高壓電磁閥30MPa怎么選

2021-07-29

高壓電磁閥30MPa是在高壓電磁閥的壓力等級里面用的較為普遍的一種，根據現場實際工作介質、溫度、連接方式、尺寸等高壓電磁閥30MPa工作原理及參數不一樣，高壓電磁閥30MPa的價格是多少呢？參數不一樣價格相差比較大，本文將從三個方面介紹。

上海川耐專業研發生產的高壓電磁閥30MPa主要由閥體、閥芯、接頭、密封副、主彈簧、閥座、銜鐵組件等構成，其多采用常閉一進一出式，密封結構采用多層次臺階型錐面密封。

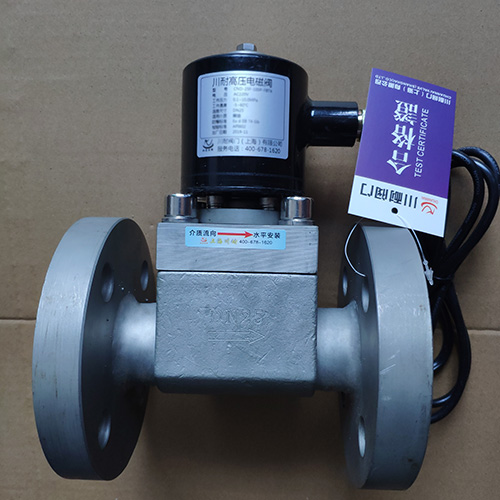

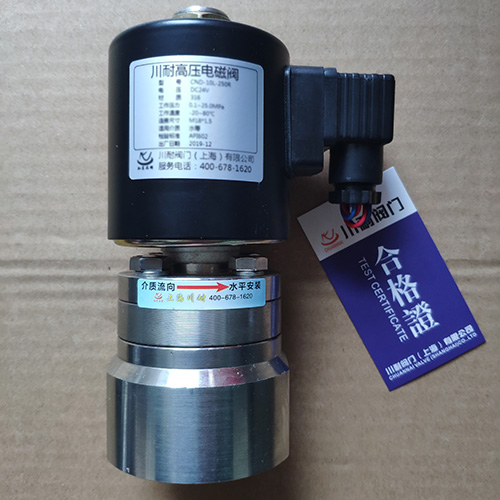

30MPa高壓電磁閥

一、30MPa高壓電磁閥的密封材料都有哪些

主閥和副閥的密封為對焊硬質合金錐面與石墨合金、PEEK、紫銅合金（超高溫的工況會采用鈦合金球面密封）等，外密封部位采用多層石墨、PTFE等調料密封。

因本閥工作壓力高，高壓電磁閥的壓蓋與閥體之間采用螺紋、加強螺栓雙重連接，以足夠的可靠性。

二、30MPa高壓電磁閥的工作原理及結構圖

主閥在閥腔中的安裝部位見下圖，當閥芯在電磁力的作用下打開后，在介質力的作用下使主閥打開，當電磁線圈斷電后，磁力瞬間消失，副閥芯在彈簧力作用下關閉，同時主閥活塞在主彈簧和介質壓力的作用下關閉，整個過程不超過1s，當然通過改變設計可以實現50ms以內的極速開關。

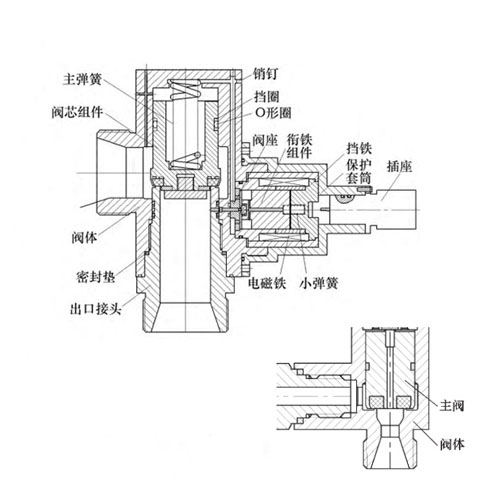

30Mpa高壓電磁閥工作原理結構圖
